impianto elettrico

IMPIANTO ELETTRICO

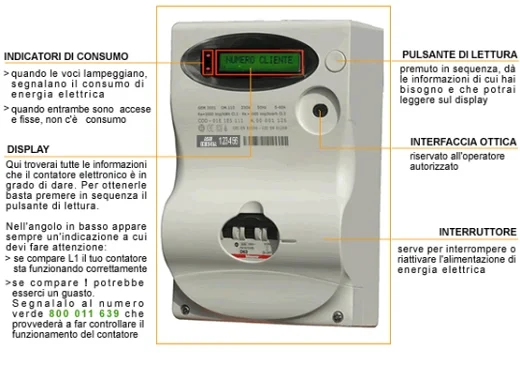

IL CONTATORE ELETTRONICO

 E’ una scatola normalmente di colore bianco che ha lo scopo di registrare i consumi effettuati in modo da poter definire l’importo di spesa da addebitare. Il suo display, fornisce diverse informazioni che possono essere lette in tempo reale dall’utente. Ad esempio il numero di contratto, il consumo registrato, la potenza erogata, il funzionamento dell’impianto, ecc.



IL SALVAVITA

L’interruttore differenziale, comunemente detto salvavita, è un dispositivo di sicurezza in grado di interrompere il flusso elettrico in un circuito in caso di guasto di cortocircuito o in caso di sovracorrente. I due fenomeni considerati, cortocircuito e sovraccarico hanno caratteristiche ben diverse e devono essere considerati separatamente.

Protezione dal cortocircuito (Parte magnetica)

Questo tipo di guasto si verifica quando due conduttori a differente potenziale entrano in diretto contatto tra loro, provocando un elevatissimo e istantaneo flusso di corrente.

.

Protezione dal sovraccarico (Parte termica)
Questo problema si verifica quando l’intensità di corrente supera un valore prefissato ad esempio per troppi apparecchi accesi contemporaneamente.



TUBI CORRUGATI

Attraverso una serie di condutture (tubi) annegate nel massetto sotto il pavimento o incassate nelle pareti, l’elettricità raggiunge ogni punto della casa in modo discreto e invisibile realizzando quello che viene chiamato impianto elettrico.

I tubi che contengono i conduttori devono essere di tipo semirigido corrugati  L’utilità del tubo è quella di garantire un percorso ottimale, una sicurezza contro le possibili folgorazioni e dispersioni elettriche e una garanzia contro eventuali incendi dell’impianto in quanto realizzato in gomma ignifuga.

 CONDUTTORI

All’interno dei tubi corrugati, passano i cavi elettrici,che sono avvolgimenti di fili metallici (conduttore) normalmente rame (ottimo compromesso tra costo e conducibilità elettrica) all’interno di guaine di gomma colorate (isolante). I colori delle guaine di gomma sono normalmente nero e/o marrone per il conduttore di fase, blu per il conduttore neutro e giallo verde per il conduttore di terra. Questi colori sono stabiliti dalla normativa e sono una condizione essenziale affinché l’impianto possa essere dichiarato conforme.



PUNTO LUCE

Ogni punto in cui la corrente è utilizzabile, ossia dove i conduttori fuoriescono dai loro percorsi all’interno delle murature, prende il nome di punto luce. Per cui un punto luce è ad esempio una presa elettrica, un interruttore, una lampada sul soffitto, ecc. Pertanto se in una camera abbiamo tre prese elettriche, due interruttori e un lampadario, avremo sei punti luce.

Ma quali sono gli elementi essenziali di cui è composto un punto luce classico?

Iniziamo dalla scatoletta, un guscio in plastica rigida normalmente di colore giallo o arancio che viene incassato nella parete li dove dobbiamo realizzare un punto luce. La scatoletta, diventa punto di arrivo e partenza dei cavi elettrici e dei tubi corrugati.

Il frutto, è l’elemento in plastica su cui vengono fissati per incastro gli elementi dell’impianto elettrico. Questo viene avvitato alla scatoletta attraverso una coppia di viti poste agli estremi.

Ogni frutto, è dotato di uno spazio centrale per il fissaggio degli elementi elettrici pari a tre posizioni. Se le tre posizioni non vengono riempite tutte da elementi funzionanti dell’impianto, l’elettricista vi pone un elemento fisso che prende il nome di tappo la cui funzione è estetica, ma soprattutto di sicurezza evitando che restino scoperti elementi dell’impianto elettrico.

Infine, la placchetta, è il rivestimento che si fissa per incastro o avvitamento al frutto ed ha molteplici funzioni, prima tra tutte quella di rifinire esteticamente il nostro punto luce.
