CALCESTRUZZO E CEMENTO ARMATO



Che cos'è il calcestruzzo

Il calcestruzzo è un materiale da costruzione ottenuto mescolando:

  • cemento (una polvere grigia che fa da "colla")
  • acqua
  • inerti: sabbia e ghiaia (o pietrisco), che formano lo "scheletro" del materiale
  • a volte additivi, sostanze speciali che ne migliorano le qualità

Quando il cemento si mescola con l'acqua avviene una reazione chimica (l'idratazione): l'impasto, all'inizio fluido, diventa sempre più duro e si trasforma in una specie di roccia artificiale. Questo processo si chiama presa e può avvenire anche sott'acqua.

Attenzione a non confondere: cemento e calcestruzzo non sono la stessa cosa. Il cemento è solo uno degli ingredienti; il calcestruzzo è il materiale finito.

Per capirlo meglio, pensa a una torta: la farina da sola non è la torta, e il cemento da solo non è il calcestruzzo.

Come si prepara e si mette in opera

  1. Dosaggio e impasto degli ingredienti (di solito in una betoniera o in un impianto).
  2. Getto: il calcestruzzo fresco viene versato in stampi di legno o metallo, chiamati casseforme.
  3. Costipazione: si fa vibrare l'impasto per eliminare le bolle d'aria.
  4. Stagionatura: per alcuni giorni il calcestruzzo va tenuto umido, così indurisce bene senza crepe.
  5. Dopo circa 28 giorni raggiunge la resistenza prevista dal progetto.


Per grandi quantità di calcestruzzo si fa arrivare in cantiere l'autobetoniera munita di pompa in caso di getti in quota





Che cos'è il cemento armato

Il calcestruzzo ha un grande pregio e un grande difetto:

  • resiste molto bene alla compressione (quando viene schiacciato);
  • resiste poco alla trazione (quando viene tirato o allungato): circa dieci volte meno.

Una trave appoggiata alle estremità, per esempio, quando è carica si piega: la parte superiore viene compressa, quella inferiore viene tirata e rischia di fessurarsi.

Per risolvere il problema si inseriscono dentro il calcestruzzo delle barre di acciaio (i "tondini" o "ferri d'armatura"), che resistono benissimo alla trazione. Il materiale che ne nasce si chiama cemento armato (abbreviato c.a.): il calcestruzzo lavora a compressione, l'acciaio lavora a trazione.

Perché i due materiali funzionano bene insieme?

  • Si dilatano e si restringono col caldo e col freddo quasi allo stesso modo, quindi non si "staccano".
  • Le barre, spesso con nervature in rilievo, aderiscono bene al calcestruzzo.
  • Il calcestruzzo protegge l'acciaio dalla ruggine e, in parte, dal fuoco (lo strato che copre i ferri si chiama copriferro).

Dove si usa il cemento armato

In un edificio il cemento armato forma la struttura portante:

  • fondazioni, che scaricano il peso sul terreno
  • pilastri, elementi verticali che sorreggono i carichi
  • travi, elementi orizzontali che collegano i pilastri
  • solai, cioè i pavimenti e i soffitti dei vari piani
  • scale e muri di sostegno

Si usa anche per ponti, dighe, gallerie, strade, porti, serbatoi e grattacieli.


Un po' di storia

  • Antica Roma: i Romani inventarono un calcestruzzo (l'opus caementicium) con calce, sabbia vulcanica (la pozzolana) e pietre. Lo usarono per acquedotti, porti e grandi edifici. La cupola del Pantheon (Roma, II secolo d.C.) è ancora oggi la più grande cupola al mondo in calcestruzzo non armato.
  • Medioevo: la tecnica fu quasi dimenticata e si tornò a costruire soprattutto in pietra e mattoni.
  • 1824: l'inglese Joseph Aspdin brevetta il cemento Portland, antenato del cemento moderno.
  • Seconda metà dell'Ottocento: il giardiniere francese Joseph Monier realizza vasi e vasche in cemento rinforzati con reti di ferro, ottenendo un brevetto nel 1867: nasce l'idea del cemento armato.
  • 1892: l'ingegnere francese François Hennebique mette a punto un sistema completo di pilastri, travi e solai in cemento armato.
  • Novecento: il cemento armato diffonde in tutto il mondo. Si costruiscono grattacieli e grandi dighe e nasce il cemento armato precompresso (Eugène Freyssinet, anni '20-'30), usato per ponti e grandi coperture. In Italia si distinguono ingegneri come Pier Luigi Nervi, autore del Palazzetto dello Sport di Roma (1957).

Le proprietà del calcestruzzo

Proprietà

Che cosa significa

Alta resistenza a compressione

Sopporta carichi molto pesanti senza schiacciarsi

Bassa resistenza a trazione

Da solo si rompe se viene tirato o piegato: per questo si arma con l'acciaio

Lavorabilità

Da fresco è fluido e prende la forma di qualsiasi stampo

Durabilità

Se fatto bene dura moltissimo tempo e resiste a pioggia e gelo

Resistenza al fuoco

Non brucia e protegge i ferri interni dal calore

Economicità

Si fa con materie prime diffuse e a basso costo

Peso elevato

Pesa circa 2400-2500 kg per ogni metro cubo

Limiti e sfide:

  • È pesante e può fessurarsi.
  • Se i ferri si arrugginiscono, il copriferro si stacca: serve manutenzione.
  • La produzione del cemento consuma molta energia ed emette anidride carbonica (circa l'8% delle emissioni mondiali). Per questo si studiano calcestruzzi più sostenibili: con materiali riciclati, o capaci di "autoripararsi".

Piccolo glossario

  • Inerti: sabbia, ghiaia e pietrisco dell'impasto.
  • Presa: indurimento del calcestruzzo.
  • Cassaforma: stampo in cui si getta l'impasto.
  • Armatura: l'insieme delle barre di acciaio dentro il calcestruzzo.
  • Compressione / trazione: schiacciare / tirare.

Per verificare cosa hai capito

  1. Quali sono gli ingredienti del calcestruzzo?
  2. Perché il calcestruzzo da solo non basta per costruire una trave?
  3. Perché acciaio e calcestruzzo "vanno d'accordo"? Indica due motivi.
  4. Cita tre elementi di un edificio fatti in cemento armato.

PLASTICO CASETTA


TUTORIAL MODELLINO CASETTA A 2 PIANI IN CARTONE

Modello della casetta in scala 1:20

 ogni centimetro del modello vale 20 cm reali, quindi 1 m reale = 5 cm. Partiamo da una casa reale tipica di 10 × 7 m con piani alti 2,7 m.

Misure del modello (1:20)

ParteRealeModello
Base10 × 7 m50 × 35 cm
Altezza per piano2,7 m13,5 cm
Pareti lunghe (2)10 × 5,4 m50 × 27 cm
Pareti corte (2)7 m × 5,4 m35 × 27 cm (meno lo spessore del cartone)
Quota del solaio2,7 m13,5 cm dalla base
Porta0,9 × 2,1 m4,5 × 10,5 cm
Finestre1,2 × 1,4 m6 × 7 cm, davanzale a 4,5 cm dal pavimento del piano
Portafinestra/balcone1,2 × 2,1 m6 × 10,5 cm
Timpani (2)pendenza 30°base 35 cm, altezza 10 cm
Falde del tetto (2)sporgenza  0,5 m55 × 23 cm (include 2,5 cm di sporgenza)
Camino0,6 × 0,6 × 1 m 3 × 3 × 5 cm

 Taglia le pareti

  1. Traccia le sagome sul cartone con matita e righello.
  2. Taglia con il taglierino, sempre contro il righello metallico e su un tappetino, con più passate leggere anziché una sola forte.
  3. Prima di tagliare le pareti, segna e ritaglia porte e finestre. Le finestre del piano terra e del primo piano
  4. Per le finestre con cornice, ritaglia un rettangolo più grande dall’esterno e incolla una cornice di cartoncino.

3. Costruisci il piano terra

  1. Incolla le quattro pareti sulla base. Le pareti lunghe vanno tra quelle corte, oppure appoggiate sopra: scegli un solo sistema e mantienilo.
  2. Usa un angolare di cartone piegato o un listello per rinforzare gli angoli interni.
  3. Controlla gli angoli con la squadra e lascia asciugare 15-20 minuti.
  4. Per creare il piano intermedio realizza dei listelli angolari alti 13.5 cm e sopra poggia il piano di cartone.
  5. Per realizzare le scale crea un'apertura rettangolare nel solaio e realizza i gradini con il cartone piegato e collega il piano terra al primo piano con la colla a caldo
4.  Il tetto
  1. Timpani: incolla i due triangoli sulle pareti corte del primo piano.
  2. Falde: piega il pannello 28 × 16 cm a metà e posizionalo sopra come un “cappello”; oppure taglia due pannelli separati e uniscili con nastro di carta lungo il colmo.
  3. Lascia una sporgenza di 2 cm ai lati.
  4. Per le tegole, incolla file di strisce di cartoncino sovrapposte, partendo dal basso, oppure ritaglia il cartone ondulato lasciando visibili le onde.
  5. Il tetto può restare removibile se vuoi giocare all’interno.

7. Rifiniture

  • Pittura: stendi prima una mano di base (bianco o beige) per coprire il colore del cartone, poi colora pareti, tetto e infissi.
  • Dettagli: porta con maniglia (perlina), camino (scatolina), tapparelle (strisce di cartoncino), davanzali, vialetto, siepi di spugna verde.
  • Interni: pavimenti di carta decorativa, mobili con tappi, scatoline e stuzzicadenti.

video tutorial




DISEGNI CON ILLUSIONI OTTICHE

1)






2)


3)

4)

5)

6)




IL GAS NATURALE

 Il gas naturale (il cui componente principale è il metano, CH₄) è un combustibile fossile che si è formato nel corso di milioni di anni dalla decomposizione di piccoli organismi vegetali e animali sepolti in profondità sotto terra o nei fondali marini


1. La ricerca e l'estrazione
  • La ricerca: I geologi cercano nel sottosuolo (sulla terraferma o in mare aperto, offshore) le cosiddette "trappole", ovvero zone di rocce porose dove il gas è rimasto intrappolato. Usano studi del terreno e onde sismiche (chiamate sismica a riflessione) per creare una mappa in 3D del sottosuolo
          https://youtu.be/uF2EkjCmFMI
  • La perforazione: Si usano grandi trivelle (sostenute da torri chiamate derrick) che scavano pozzi profondi tra i 2 e i 6 chilometri. Il foro viene rinforzato con tubi d'acciaio e cemento per evitare crolli.
           https://youtu.be/xXfc4coeLGI
  • La risalita: Una volta raggiunto il giacimento, il gas (che spesso si trova a grandissima pressione o insieme al petrolio) risale verso la superficie. Sulla bocca del pozzo viene montata una speciale valvola di sicurezza (chiamata testa pozzo o "albero di Natale") per regolare il flusso.
  • Il trattamento: Appena estratto, il gas viene pulito da eventuali impurità, acqua o sostanze tossiche. In più, siccome il metano puro è inodore, gli viene aggiunta una sostanza chimica (il mercaptano) che gli dà un odore forte e sgradevole, così da accorgersi subito se c'è una perdita in casa.
  • 2. Il trasporto
    Una volta pronto, il gas deve viaggiare dal luogo in cui è stato estratto fino alle città, alle industrie e alle nostre case. Ci sono due modi principali:
    1. Via terra (i metanodotti o gasdotti):

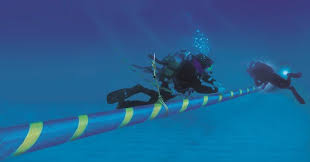

  • Sono enormi tubature in acciaio interrate o posate sul fondo del mare che formano una lunghissima rete di migliaia di chilometri.
  •    Il gas viene spinto lungo i tubi a grande pressione grazie a speciali stazioni di compressione.

I GASDOTTI IN EUROPA

    1. Via mare (il GNL e le navi metaniere):
      • Quando il gas deve fare viaggi molto lunghi via nave (attraversando gli oceani), viene raffreddato fino a circa -161 °C.
      • A questa temperatura il gas diventa liquido (GNL - Gas Naturale Liquefatto) e occupa un volume 600 volte più piccolo, entrando in grandi cisterne a bordo di navi chiamate metaniere.
      • METANIERA

      • Quando la nave arriva a destinazione, il liquido entra nei rigassificatori, impianti che lo riscaldano e lo riportano allo stato gassoso per immetterlo nei tubi tradizionali.

COSTRUZIONE DI EDIFICI e MATERIALI DA COSTRUZIONE

 Questa mappa concettuale illustra i principali sistemi costruttivi utilizzati nella realizzazione degli edifici, suddividendoli secondo la tipologia di materiali e tecniche impiegate

Sistemi costruttivi principali

A. Sistemi a Telaio

  • Descrizione: Struttura portante costituita da elementi lineari (pilastri e travi) collegati tra loro.
  • Materiali: Acciaio, calcestruzzo armato, legno lamellare.
  • Esempi:
    • Edifici in calcestruzzo armato
    • Strutture in acciaio per grattacieli
  • Caratteristiche:
    • Flessibilità progettuale
    • Buona resistenza alle forze dinamiche (es. terremoti)

B. Sistemi a Pareti Portanti

  • Descrizione: Le pareti interne ed esterne sorreggono i carichi e i pesi dell'edificio.
  • Materiali: mattone pieno pietra.
  • Esempi:
    • Edifici storici in muratura tradizionale
  • Caratteristiche:
    • Maggiore massa
    • Limitazioni nella disposizione degli spazi interni

C. Sistemi Prefabbricati

  • Descrizione: Edifici realizzati assemblando elementi prefabbricati prodotti in fabbrica.
  • Materiali: Calcestruzzo prefabbricato, pannelli metallici, legno.
  • Esempi:
    • Case modulari, edifici industriali
  • Caratteristiche:
    • Rapidità di costruzione
    • Controllo di qualità migliorato

FASI COSTRUTTIVE DI UN EDIFICIO
CON STRUTTURA A TELAIO




                              1)   INSTALLAZIONE DEL CANTIERE
                               2) SCAVO E POSA DELLE FONDAZIONI

  3) REALIZZAZIONE STRUTTURA PORTANTE (PILASTRI-TRAVI-SOLAI-SCALE)

4) REALIZZAZIONE DELLA COPERTURA (PIANA O A FALDE)
  MURI DI CHIUSURA (TAMPONAMENTI O TOMPAGNI) E DEI MURI DIVISORI (TRAMEZZI)




5) POSA DEGLI IMPIANTI (IDRICO-RISCALDAMENTO-GAS-ELETTRICO)

6) REALIZZAZIONE DELLE FINITURE (INFISSI-PAVIMENTI-RIVESTIMENTI-PITTURAZIONE-SANITARI-PORTE)

TEST DI VERIFICA DELLE CONOSCENZE






MATERIALI DA COSTRUZIONE

Al link seguente trovi una classificazione dei materiali utilizzati nelle costruzioni


SCULTURE FIGURE



Dallo Scheletro alla Statuetta 3D

  • Tecnica consigliata per la scuola: Armatura in filo di ferro + Imbottitura in fogli di alluminio o carta depliants + Rivestimento in bende gessate (o DAS / Pasta di carta) o nastro adesivo di  carta+ Tempere + colla vinilica

  • Durata: 3 lezioni da 2 ore (Totale: 6 ore).

1. Materiale Integrativo da portare da casa

Oltre al kit base (filo di ferro, pinze e tavoletta), gli studenti dovranno portare:

  1. Un rotolo di carta stagnola (fogli di alluminio da cucina): Fondamentale per creare i volumi del corpo (testa, torace, bacino, muscoli) rendendo la statuetta leggera ed evitando di consumare troppo materiale di rivestimento.

  2. Nastro carta da mascheratura: Per bloccare l'alluminio sull'armatura.

  3. Bende gessate da modellismo o farmacia (2-3 rotoli) OPPURE un panetto di DAS / Pasta modellante leggera (500g) oppure pezzetti fogli depliants imbevuti di acqua e colla vinilica

  4. Una vaschetta di plastica (es. vaschetta del gelato da riciclo).

  5. Colori acrilici o tempere + pennelli e piattino (per la lezione finale di pittura) da mescolare con colla vinilica

2. Tutorial Passo Passo: Creazione della Statuetta

[1. ARMATURA] ──> [2. IMBOTTITURA] ──> [3. RIVESTIMENTO] ──> [4. DECORAZIONE]
 (Filo di ferro)    (Carta stagnola)     nastro di carta- depliant imbevute di
colla vinilica e acqua-Pittura acrilica + colla vinilica

Passo 1: Lo Scheletro (Armatura in Filo di Ferro)

  • Realizzare la figura in filo di ferro con gli arti e la testa (prendere riferimento dal modello di figurino realizzato)

  • Lasciare 3-4 cm di filo di ferro in più alla base dei piedi per poter fissare la statuetta al supporto di legno o polistirolo.

  • Dare alla figura la posa desiderata (corsa, salto, danza, ecc.).

Passo 2: L'Imbottitura e i Volumi (Carta Stagnola)

  • Avvolgere strisce di carta stagnola attorno al filo di ferro nei punti dove serve creare massa:

  • Pallina sferica per la testa.

  • Ovale più grande per il torace e il bacino.

  • Cilindri sottili per braccia e gambe.

  • Stringere bene la stagnola con le mani per renderla compatta.

Si può realizzare con anima di ferro come nel video

oppure anche solo con carta stagnola come nel video :


  • Ricoprire l'intera figura con del nastro carta per sigillare l'alluminio e creare una superficie porosa perfetta su cui far aderire il rivestimento successivo.


modelli di figure

Passo 3: Il Rivestimento (La "Pelle" della Statuetta)

Opzione A: Con Bende Gessate (Metodo più rapido e pulito) o strisce carta depliants

  1. Tagliare le bende gessate o la carta  a strisce lunghe circa 5-10 cm prima di bagnarle.

  2. Immergere una striscia d'acqua per 2 secondi nella vaschetta. (contenente 1 parte d'acqua e 2 di colla)

  3. Applicare la striscia sul corpo della statuetta e levigarla delicatamente con le dita ed eliminare le pieghe.

  4. Procedere a strati (sono sufficienti 2 o 3 strati sovrapposti) fino a ricoprire interamente la figura.

Opzione B: Con DAS / Pasta Modellante

  1. Stendere piccole sfoglie sottili di DAS (spessore 2-3 mm).

  2. Avvolgere le sfoglie attorno alla struttura in alluminio.

  3. Bagnarsi leggermente le dita con acqua per saldare tra loro i vari pezzi e lisciare la superficie.

Passo 4: Fissaggio alla Base, Asciugatura e Pittura

  • Fissaggio: Inserire le estremità del filo di ferro della base all'interno della tavoletta di legno (tramite fori) o in un blocco di polistirolo-in caso di filo doppiio..altrimenti incollare i piedi con colla a caldo o spillatrice su un cartone da rivestire con carta e colla

  • Asciugatura: Lasciare asciugare la statuetta per 24 ore.

  • Pittura: Una volta asciutta e bianca, la statuetta può essere dipinta:

    • Tinta unita metallizzata (oro, bronzo, argento) per dare l'effetto di una vera scultura in bronzo.

    • Colorazione a blocchi di colore (stile pop art o fumetto).

    • Dettagli con pennarello nero indelebile per definire i contorni.


Esempi di esposizione delle sculture :
